چیزی که از این درس میبری
- ستونها بر مبنای طول کلی ادراک میشوند، بنابراین نمودار ستونی باید از صفر آغاز شود؛ رسم ۵۰ و ۵۲ از مبدأ ۴۹ تفاوت را ۳ برابر نشان میدهد درحالیکه اختلاف واقعی حدود ۴٪ است.
- نمودارهای خطی میتوانند از عددی فراتر از صفر آغاز شوند، اما مقیاسهای کشیده یا فشرده میتوانند شیبی ملایم را به صخره یا موجی بیاثر تبدیل کنند.
- گلچین بازههای زمانی و نمودارهای دومحوره میتوانند روندهای کاذب و تقاطعهای بیمعنا خلق کنند.
فهرست این درس۵
۰۱ادراک چشمی از ارتفاع ستونها
نمودار ستونی طولها را مقایسه میکند، بنابراین باید از صفر آغاز شود
هنگام نگاه به دو ستون در نمودار، ذهن شما ارتفاع و طول آنها را با یکدیگر میسنجد. این مقایسه تنها در صورتی منصفانه است که هر دو ستون از یک مبدأ مشترک و واقعی، یعنی عدد صفر، شروع شده باشند. اگر محور عمودی را از عددی بالاتر آغاز کنید، تکهای یکسان از پایهٔ تمام ستونها حذف میشود و تفاوتهای ناچیز ناگهان عظیم جلوه میکنند. این ترفند را محور بریدهشده (Truncated Axis) مینامند که رایجترین شیوهٔ فریب آماری در رسانهها و تبلیغات تجاری است.
دو آمار فروش ۵۰ و ۵۲ اگر از مبدأ صفر رسم شوند، تقریباً هماندازه به نظر میرسند. اما اگر محور از ۴۹ آغاز شود، ارتفاع ستونها ۱ و ۳ واحد خواهد بود و یکی سه برابر دیگری جلوه میکند!
خودت رو امتحان کنسؤال ۱ از ۵
کدام نوع نمودار تقریباً در تمامی موارد باید محور عمودی خود را از عدد صفر آغاز کند؟
- نمودار ستونی (میلهای)، زیرا چشم انسان طول و ارتفاع ستونها را با هم مقایسه میکند
- نمودار خطی، زیرا ارتفاع خط را در هر نقطه میسنجیم
- هر دو نوع نمودار، همواره و بدون استثنا
- هیچکدام؛ محور عمودی در هر نمودار باید از کمترین دادهٔ موجود شروع شود
جواب رو ببین
نمودار ستونی (میلهای)، زیرا چشم انسان طول و ارتفاع ستونها را با هم مقایسه میکند
کاملاً درست است. ستونها بر مبنای طول کلی ادراک میشوند، بنابراین بریدن محور تناسب بصری آنها را نابود میکند. در مقابل، نمودارهای خطی بر پایهٔ شیب و روند خوانده میشوند و میتوانند با قید مقیاس شفاف، از عددی بالاتر از صفر آغاز گردند.
قدمبهقدم ببین

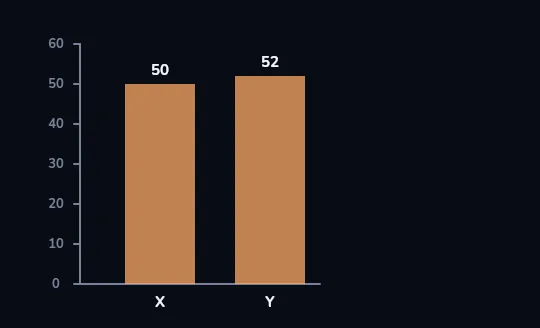

۱/۴مقادیر ۵۰ و ۵۲، با رسم صادقانه از مبدأ صفر دو ستون نارنجی، الف با مقدار ۵۰ و ب با مقدار ۵۲، روی محور عمودی از ۰ تا ۶۰. وقتی ستونها صادقانه از صفر رسم شوند، ارتفاعی تقریباً برابر دارند؛ زیرا تفاوت واقعی آنها بسیار اندک است.

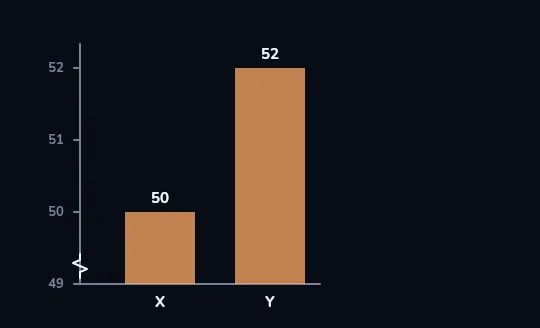

۲/۴آغاز محور از عدد ۴۹ همان ارقام قبلی، اما اکنون محور تنها از ۴۹ تا ۵۲ امتداد دارد و علامت زیگزاگ در پایین، بریدگی محور را نشان میدهد. تمام مقادیر زیر ۴۹ قیچی شدهاند؛ در نتیجه ارتفاع ستون الف تنها ۱ واحد و ستون ب ۳ واحد میشود و ستونها کل کادر را پر میکنند.

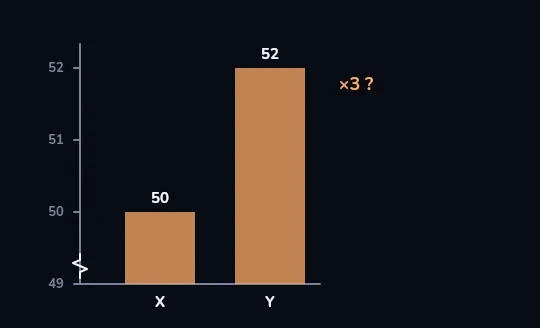

۳/۴ستون دوم اکنون سه برابر بزرگتر دیده میشود عبارت «۳ برابر؟» با رنگ نارنجی در کنار ستون بلندتر نقش میبندد. روی این محورِ بریدهشده، ستون ب سه برابر ستون الف به نظر میرسد؛ و این همان پیام کاذبی است که چشم مخاطب پیش از خواندن اعداد ۵۰ و ۵۲ دریافت میکند.

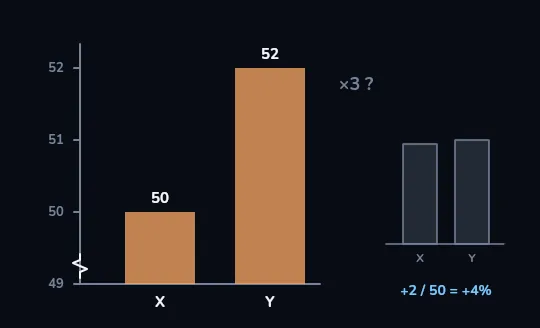

۴/۴اختلاف واقعی: حدود ۴ درصد عبارت فرضی محو میشود و نمایی کوچک از همان دو ستون با رسم واقعی از مبدأ صفر در سمت راست پدیدار میگردد که برابری تقریبی را نشان میدهد: اختلاف واقعی تنها ۲ واحد روی ۵۰ واحد (حدود ۴٪) است. بنابراین پیش از قضاوت دربارهٔ ارتفاع ستونها، همواره نقطهٔ شروع محور را بررسی کنید.
خودت رو امتحان کنسؤال ۲ از ۵
دو ستون با مقادیر ۵۰ و ۵۲ روی محوری رسم شدهاند که از عدد ۴۹ آغاز میشود. چرا ستون دوم سه برابر بلندتر به نظر میرسد؟
- زیرا با احتساب نرخ رشد، ۵۲ واقعاً سه برابر ۵۰ است
- زیرا محور از ۴۹ بریده شده و ستونها تنها تفاوت ۱ و ۳ واحدی را نشان میدهند؛ درحالیکه اختلاف واقعی حدود ۴٪ است
- زیرا نمودار از مقیاس لگاریتمی استفاده کرده است
- زیرا پهنای ستون دوم بیشتر از ستون اول کشیده شده است
جواب رو ببین
زیرا محور از ۴۹ بریده شده و ستونها تنها تفاوت ۱ و ۳ واحدی را نشان میدهند؛ درحالیکه اختلاف واقعی حدود ۴٪ است
صحیح است. آغاز محور از ۴۹، دقیقاً ۴۹ واحد از ارتفاع هر دو ستون را حذف میکند و تنها ۱ و ۳ واحد باقی میگذارد. اختلاف واقعی تنها ۲ واحد روی ۵۰ است، یعنی حدود ۴٪.
نمودار خطی: دادههای یکسان، دو برداشت متضاد
محور عمودی کشیدهشده (بزرگنمایی)
قیمت سهمی از ۱۰۰ به ۱۰۳ رسیده و روی محوری با دامنهٔ ۹۹ تا ۱۰۴ رسم شده است.
خط نمودار همانند یک صخرهٔ عمودی اوج میگیرد.
محور عمودی فشردهشده (کماهمیتسازی)
همان افزایش قیمت از ۱۰۰ به ۱۰۳، روی محوری از ۰ تا ۵۰۰ رسم شده است.
خط نمودار تقریباً افقی است و شبیه یک موج ناچیز دیده میشود.
۰۳آنچه در کادر پنهان میماند
گلچین بازهٔ زمانی و نمودارهای دو محوره
گلچین بازهٔ زمانی (Cherry-picking) یعنی انتخاب تعمدی تاریخ آغاز و پایان به گونهای که نمودار روندی صعودی یا نزولی را القا کند که در بستر بلندمدت هرگز وجود ندارد. همواره بپرسید پیش از نقطهٔ آغاز نمودار چه گذشته است. ترفند دیگر، نمودار دومحوره (Dual-Axis) است که دو متغیر را با دو مقیاس عمودی کاملاً مستقل در چپ و راست ترسیم میکند. طراح با تغییر دلخواه این دو مقیاس میتواند تقاطع، واگرایی یا همگرایی ساختگی میان خطوط ایجاد کند؛ بنابراین نقطهٔ تقاطع خطوط در این نمودارها هیچ معنای واقعی ندارد.
نمودار قیمت مسکن اگر از پایینترین نقطهٔ یک رکود تاریخی آغاز شود، رشد شارپی را به رخ میکشد. اما اگر همان نمودار را از ۵ سال قبلتر رسم کنید، مشخص میشود قیمتها تازه به سطح پیشین خود بازگشتهاند.
خودت رو امتحان کنسؤال ۳ از ۵
نموداری آمار تجمعی مبتلایان به یک بیماری را از دیماه نشان میدهد و خط آن همواره صعودی است. کدام نمودار برای پاسخ به پرسش «آیا بحران در حال وخامت است؟» مناسبتر است؟
- همان آمار کل، با مقیاس عمودی کشیدهتر و تندتر
- تعداد موارد جدید ابتلا در هر هفته (یا روز)
- نمودار سهبعدی از آمار تجمعی
- رسم آمار تجمعی از دیماه سال گذشته
جواب رو ببین
تعداد موارد جدید ابتلا در هر هفته (یا روز)
کاملاً درست است. آمار تجمعی ذاتاً همواره افزایشی است، حتی در شرایطی که بیماری در حال مهار و ریشهکنی باشد. نمودار موارد جدید هفتگی است که شتاب بحران یا روند فروکش کردن آن را آشکار میسازد.
خودت رو امتحان کنسؤال ۴ از ۵
سکهای که در یک نمودار تصویری با ارتفاعی دو برابر یک سکهٔ دیگر رسم شده است، از نظر بصری نیز دو برابر بزرگتر دیده میشود.
- درست
- نادرست
جواب رو ببین
نادرست
نادرست است. وقتی ارتفاع و پهنا هر دو دو برابر شوند، مساحت تصویر چهار برابر میگردد و چهار برابر بزرگتر به نظر میرسد. هرگاه نموداری از تصاویر یا اشکال دوبعدی و سهبعدی استفاده میکند، معیار قضاوت را ارقام نوشتهشده قرار دهید نه ابعاد تصویر.
۰۴قدمبهقدم
روال ۵ مرحلهای برای بازخوانی انتقادی هر نمودار
- ۱. مطالعهٔ دقیق عنوان و برچسب محورها
چه متغیری با چه واحدی اندازهگیری شده است؟ فقدان یا ابهام برچسبها نخستین نشانهٔ هشدار است.
- ۲. بررسی نقطهٔ شروع محور عمودی
در نمودارهای ستونی مبدأ باید حتماً صفر باشد. در نمودارهای خطی به میزان فشردگی یا کشیدگی مقیاس دقت کنید.
- ۳. تمایز مقادیر خام از نرخها و ارقام نسبی
شهرهای بزرگتر در همهٔ شاخصها ارقام بالاتری دارند؛ نرخ سرانه یا مقیاس در هر ۱٬۰۰۰ نفر مقایسهای منصفانه است. ارقام تجمعی نیز همواره صعودیاند.
- ۴. ارزیابی بازهٔ زمانی و تاریخها
پیش از تاریخ آغاز نمودار و پس از تاریخ پایان آن چه رخ داده است؟ آیا بازه گزینششده است؟
- ۵. بازترسیم ذهنی نمودار
تصور کنید همین ارقام روی محوری استاندارد با مبدأ صفر رسم شوند؛ آنگاه تصویر واقعی چگونه خواهد بود؟
خودت رو امتحان کنسؤال ۵ از ۵
- نمودار خطی تب بیمار در بیمارستان روی محوری از ۳۶ تا ۴۰ درجهٔ سانتیگراد رسم میشود و هیچکس به عدم آغاز آن از صفر اعتراض نمیکند.
- نمودار ستونی سود دو شرکت بزرگ تجاری از ۹۰ میلیون دلار آغاز میشود و کارشناسان آن را فریبکارانه میدانند.
چرا حذف نقطهٔ صفر در نمودار اول کاملاً علمی و موجه، اما در نمودار دوم فریبنده است؟
- دادههای دمای بدن ماهیت علمی دارند اما سود مالی امری تجاری است
- نمودار خطی دما با نوسانات و شیب تغییرات خوانده میشود، اما ستونها بر مبنای کل طول و ارتفاع ادراک میگردند
- تمامی نمودارهای مالی و اقتصادی الزاماً باید از صفر آغاز شوند
- ارقام مربوط به دمای بدن کوچکتر از سود تجاری هستند
جواب رو ببین
نمودار خطی دما با نوسانات و شیب تغییرات خوانده میشود، اما ستونها بر مبنای کل طول و ارتفاع ادراک میگردند
دقیقاً درست است. دمای صفر درجه برای بدن انسان نامفهوم و مرگبار است و خط تب با فراز و فرود خود خوانده میشود. اما پیام ستونها در گرو کل طول آنها از مبدأ است و بریدن پایه، مقایسهٔ بصری را مخدوش میسازد.
۰۵جمعبندی
مرور درس
- ستونها بر مبنای طول کلی ادراک میشوند، بنابراین نمودار ستونی باید از صفر آغاز شود؛ رسم ۵۰ و ۵۲ از مبدأ ۴۹ تفاوت را ۳ برابر نشان میدهد درحالیکه اختلاف واقعی حدود ۴٪ است.
- نمودارهای خطی میتوانند از عددی فراتر از صفر آغاز شوند، اما مقیاسهای کشیده یا فشرده میتوانند شیبی ملایم را به صخره یا موجی بیاثر تبدیل کنند.
- گلچین بازههای زمانی و نمودارهای دومحوره میتوانند روندهای کاذب و تقاطعهای بیمعنا خلق کنند.
- نگارههای تصویری در دو بُعد رشد میکنند: دو برابر شدن ارتفاع به معنای چهار برابر شدن مساحت بصری است.
- پیش از اعتماد به ظاهر و فرم نمودار، حتماً برچسبها، مبدأ محورها، واحدها و بازههای زمانی را بازبینی کنید.
