رایانه‌ها چگونه کار می‌کننددرس ۴ از ۱۲

پردازنده: ثبات‌ها، واحد محاسبه و منطق و کلاک

نگاهی به درون پردازنده بیندازید: ثبات‌های میکروسکوپی و فوق‌سریع، واحد محاسبه و منطق ساخته‌شده از گیت‌ها، واحد کنترل هدایت‌کننده و سیگنال کلاک با میلیاردها پالس در هر ثانیه.

چیزی که از این درس می‌بری

  • پردازنده شامل واحد ALU برای انجام محاسبات، ثبات‌ها برای نگهداری داده‌ها در مجاورت آن، و واحد کنترل برای هدایت عملیات است.
  • ثبات‌ها سریع‌ترین سطح حافظه در کل رایانه‌اند اما شمار محدودی دارند: ۱۶ ثبات در x86-64 و ۳۱ ثبات در ARM64، که هر یک ۶۴ بیتی هستند.
  • در دستور ADD R3,R1,R2: واحد کنترل ALU را آماده می‌کند، مقادیر R1 و R2 وارد آن می‌شوند و حاصل‌جمع در R3 قرار می‌گیرد.
فهرست این درس۶
  1. اجزای درونی پردازنده
  2. آشپزخانه‌ای کوچک با سرعتی باورنکردنی
  3. ثَبّات (Register)
  4. میلیاردها پالس در هر ثانیه
  5. دو شاخص کلیدی در مشخصات پردازنده
  6. مرور این درس

۰۱سه بخش بنیادین

اجزای درونی پردازنده

واحد محاسبه و منطق یا ALU، در حکم ماشین‌حساب پردازنده است: همان جمع‌کننده‌ها و مدارهای مقایسه‌گر که در درس پیشین دیدید. ثَبّات‌ها (Registers) جایگاه‌های حافظهٔ بسیار پرسرعت و کوچکی در مجاورت مستقیم ALU هستند که هر یک عددی را نگهداری می‌کنند. واحد کنترل (Control Unit) هر دستورالعمل را می‌خواند و فرمان لازم را به سایر بخش‌ها صادر می‌کند: از کدام ثبات‌ها استفاده شود، ALU روی چه عملیاتی تنظیم گردد و حاصل در کجا ذخیره شود.

برای دستور «۷ و ۵ را جمع کن»، واحد کنترل مقادیر دو ثبات را به ALU می‌فرستد، عملکرد آن را روی جمع تنظیم می‌کند و حاصلِ ۱۲ را به ثبات مقصد منتقل می‌نماید.

آشپزخانه‌ای کوچک با سرعتی باورنکردنی

واحد کنترل شبیه سرآشپزی است که دستور پخت را خط به خط می‌خواند. واحد ALU همان اجاق گاز است که پخت‌وپز عملاً روی آن انجام می‌پذیرد. ثبات‌ها کاسه‌هایی هستند که درست روی میز کار چیده شده‌اند: تنها موادی که سرآشپز بدون جابه‌جایی به آنها دسترسی آنی دارد. یخچال در آن سوی آشپزخانه همان حافظهٔ رم است. تفاوت تمثیل با واقعیت در این است: این سرآشپز هرگز دست به ابتکار عمل نمی‌زند و خطوط دستورالعمل را میلیاردها بار سریع‌تر از هر انسانی مو به مو پیاده می‌کند.

خودت رو امتحان کنسؤال ۱ از ۵

کدام بخش پردازنده دو عدد را عملاً با یکدیگر جمع می‌کند؟

  1. واحد کنترل (Control Unit)
  2. واحد محاسبه و منطق (ALU)
  3. یک ثبات (Register)
  4. کلاک یا ساعت پردازنده
جواب رو ببین

واحد محاسبه و منطق (ALU)

کاملاً درست است. واحد محاسبه و منطق (ALU) از مدارهای جمع‌کننده و سایر گیت‌ها ساخته شده و محاسبات واقعی را بر عهده دارد.

ثَبّات (Register)

اسم · سخت‌افزار

جایگاه ذخیره‌سازی بسیار کوچکی درون پردازنده و در مجاورت ALU که یک مقدار عددی را در خود نگه می‌دارد. ثبات‌ها سریع‌ترین حافظه در سرتاسر رایانه هستند، اما تعداد بسیار محدودی دارند: یک پردازندهٔ x86-64 دارای ۱۶ ثبات عمومی و یک پردازندهٔ ARM64 دارای ۳۱ ثبات است که پهنای هر کدام ۶۴ بیت می‌باشد. ALU محاسبات را روی مقادیر موجود در ثبات‌ها انجام می‌دهد، ازاین‌رو داده‌ها ابتدا باید از حافظهٔ اصلی وارد ثبات‌ها شوند.

در پردازندهٔ آموزشی ما، R1 حامل عدد ۷ و R2 حامل عدد ۵ است. برای جمع بستن آنها، هر دو مقدار باید پیشاپیش در این ثبات‌ها مستقر شده باشند.

خودت رو امتحان کنسؤال ۲ از ۵

در پردازندهٔ آموزشی ما، دو عدد پیش از آنکه توسط ALU با هم جمع شوند باید در کجا قرار داشته باشند؟

  1. درون ثبات‌ها (Registers)
  2. روی حافظهٔ SSD
  3. در هر نقطه‌ای از حافظهٔ رم؛ ALU داده‌ها را مستقیماً می‌خواند
  4. درون مدار کلاک
جواب رو ببین

درون ثبات‌ها (Registers)

کاملاً درست است. واحد ALU روی مقادیر موجود در ثبات‌ها که درست در کنار آن قرار دارند کار می‌کند. اعداد موجود در رم ابتدا باید به ثبات‌ها منتقل شوند.

قدم‌به‌قدم ببین

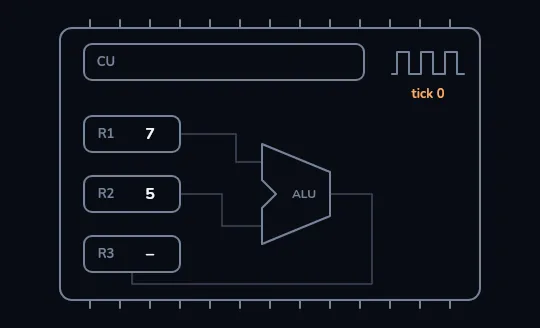

  1. درون پردازندهٔ آموزشی
    ۱/۴درون پردازندهٔ آموزشی

    نمای درونی تراشه: سه ثبات در سمت چپ (R1 = 7 و R2 = 5 و ثبات خالی R3)، واحد V-شکل ALU در مرکز، واحد کنترل (CU) در بالا و یک مدار کلاک که تیک ۰ را نشان می‌دهد. هنوز هیچ داده‌ای منتقل نشده است.

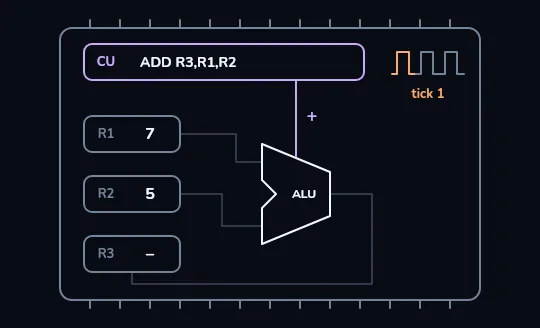

  2. واحد کنترل دستور جمع را آماده می‌کند
    ۲/۴واحد کنترل دستور جمع را آماده می‌کند

    کلاک پالس ۱ را صادر می‌کند. واحد کنترل دستورالعمل ADD R3,R1,R2 را فعال می‌سازد؛ یعنی مقادیر R1 و R2 را جمع ببند و حاصل را در R3 ذخیره کن. خط سیگنال کنترل به سمت ALU با نماد مثبت فعال می‌شود: اکنون ALU آمادهٔ انجام عمل جمع است.

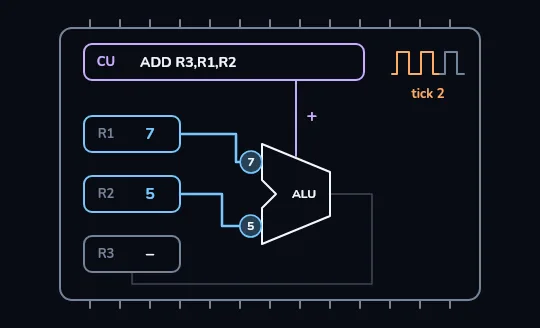

  3. ورود اعداد ۷ و ۵ به واحد ALU
    ۳/۴ورود اعداد ۷ و ۵ به واحد ALU

    در پالس ۲، دو مقدار ۷ و ۵ از ثبات‌های R1 و R2 خارج شده و وارد ALU می‌شوند. ثبات‌ها نسخهٔ اصلی خود را حفظ می‌کنند؛ این مقادیر کپی شده و ارسال می‌شوند، نه آنکه از ثبات حذف گردند.

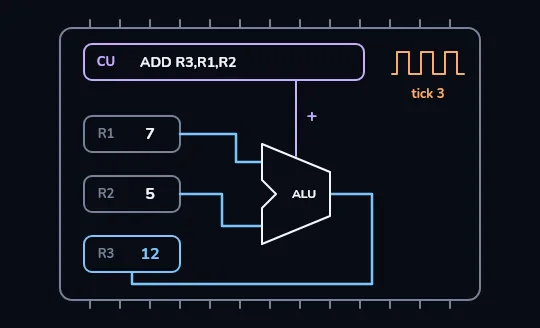

  4. ثبت حاصل‌جمع ۱۲ در ثبات R3
    ۴/۴ثبت حاصل‌جمع ۱۲ در ثبات R3

    در پالس ۳، مسیر خروجی ALU به ثبات R3 فعال می‌شود و حاصل عملیات در آن جای می‌گیرد: اکنون مقدار R3 برابر با ۱۲ است. در یک پردازندهٔ ۳ گیگاهرتزی، این سه پالس حدود یک‌میلیاردم ثانیه به طول می‌انجامد.

خودت رو امتحان کنسؤال ۳ از ۵

در همان پردازنده با مقادیر جدید: R1 = 9 و R2 = 4. پس از اجرای دستور ADD R3,R1,R2، مقادیر سه ثبات چگونه خواهد بود؟

  1. R1 = 9، R2 = 4، R3 = 13
  2. R1 = 0، R2 = 0، R3 = 13
  3. R1 = 13، R2 = 4، R3 = –
  4. R1 = 9، R2 = 4، R3 = 94
جواب رو ببین

R1 = 9، R2 = 4، R3 = 13

کاملاً درست است. واحد ALU اعداد ۹ و ۴ را جمع می‌زند و مقدار ۱۳ را در R3 ثبت می‌کند. از آنجا که R1 و R2 صرفاً یک نسخه از دادهٔ خود را ارسال کرده‌اند، مقادیر ۹ و ۴ را در خود حفظ می‌کنند.

۰۴کلاک پردازنده

میلیاردها پالس در هر ثانیه

کلاک یا ساعت (Clock) یک سیگنال نوسانی منظم است که با بسامدی یکنواخت روشن و خاموش می‌شود و تمام گام‌های پردازشی با پالس‌های آن هماهنگ می‌گردند. بسامد کلاک با یکای هرتز (تعداد پالس در ثانیه) سنجیده می‌شود. ۳ گیگاهرتز به معنای ۳ میلیارد پالس در هر ثانیه است؛ یعنی فاصلهٔ میان دو پالس متوالی حدود یک‌سوم نانوثانیه است.

در یک‌سوم نانوثانیه، نور تنها می‌تواند مسافتی در حدود ۱۰ سانتی‌متر را طی کند. در یک پردازندهٔ ۳ گیگاهرتزی، پیش از آنکه نور عرض کف دست شما را بپیماید، کلاک پالس بعدی را صادر کرده است.

خودت رو امتحان کنسؤال ۴ از ۵

روی مشخصات یک لپ‌تاپ، بسامد پردازنده ۳ گیگاهرتز ذکر شده است. کلاک این پردازنده در هر ثانیه چند پالس تولید می‌کند؟

  1. ۳ هزار
  2. ۳ میلیون
  3. ۳ میلیارد
  4. ۳ هزار میلیارد (تریلیون)
جواب رو ببین

۳ میلیارد

کاملاً درست است. پیشوند گیگا بیانگر میلیارد است؛ بنابراین ۳ گیگاهرتز معادل ۳ میلیارد پالس در هر ثانیه است که زمان هر پالس حدود یک‌سوم نانوثانیه خواهد بود.

۰۵هسته‌ها و معماری ۶۴ بیتی

دو شاخص کلیدی در مشخصات پردازنده

یک هسته (Core) در حقیقت یک پردازندهٔ کامل است که ثبات‌ها، واحد ALU و واحد کنترل اختصاصی خود را دارد. یک تراشهٔ «۶ هسته‌ای» متشکل از شش هسته بر روی یک قطعه سیلیکون است که می‌توانند شش رشته عملیات را به‌صورت هم‌زمان و واقعی به اجرا درآورند. ۶۴ بیتی بودن بدین معناست که ثبات‌ها و ALU می‌توانند اعدادی تا پهنای ۶۴ بیت (مقداری تا حدود ۱۸ تریلیارد یا کوینتیلیون) را در قالب یک عملیات پردازش کنند.

روی مشخصات یک تراشهٔ موبایل ممکن است عبارت «۸ هسته‌ای، ۶۴ بیتی» درج شده باشد: هشت پردازندهٔ مستقل در کنار یکدیگر که هر کدام مستقیماً روی اعداد ۶۴ بیتی پردازش انجام می‌دهند.

خودت رو امتحان کنسؤال ۵ از ۵

از میان دو پردازنده، پردازنده‌ای که فرکانس گیگاهرتز بالاتری دارد همواره سریع‌تر است.

  1. درست
  2. نادرست
جواب رو ببین

نادرست

نادرست است. رقم گیگاهرتز تنها تعداد پالس‌های کلاک در هر ثانیه را مشخص می‌سازد. عواملی چون حجم پردازش در هر پالس (IPC)، تعداد هسته‌ها، اندازهٔ کش و نوع معماری تأثیر به‌سزایی دارند؛ ازاین‌رو یک تراشهٔ جدیدتر ۳ گیگاهرتزی می‌تواند کارایی بهتری نسبت به تراشهٔ قدیمی‌تر ۴ گیگاهرتزی داشته باشد.

۰۶جمع‌بندی

مرور این درس

  • پردازنده شامل واحد ALU برای انجام محاسبات، ثبات‌ها برای نگهداری داده‌ها در مجاورت آن، و واحد کنترل برای هدایت عملیات است.
  • ثبات‌ها سریع‌ترین سطح حافظه در کل رایانه‌اند اما شمار محدودی دارند: ۱۶ ثبات در x86-64 و ۳۱ ثبات در ARM64، که هر یک ۶۴ بیتی هستند.
  • در دستور ADD R3,R1,R2: واحد کنترل ALU را آماده می‌کند، مقادیر R1 و R2 وارد آن می‌شوند و حاصل‌جمع در R3 قرار می‌گیرد.
  • کلاک ضرب‌آهنگ پردازش را هماهنگ می‌سازد: فرکانس ۳ گیگاهرتز بیانگر ۳ میلیارد پالس در ثانیه است که هر پالس حدود یک‌سوم نانوثانیه زمان می‌برد.
  • هر هسته یک پردازندهٔ کامل و مجزاست؛ گیگاهرتز به‌تنهایی تعیین‌کنندهٔ سرعت نیست، زیرا حجم کار در هر پالس، تعداد هسته‌ها و حافظهٔ کش نیز نقشی اساسی دارند.
