رایانه‌ها چگونه کار می‌کننددرس ۱۲ از ۱۲

جمع‌بندی نهایی: از دوبار کلیک تا اجرای برنامه

مسیر یک برنامه را از لحظهٔ دو بار کلیک، از میان دیسک ذخیره‌سازی، رم، سیستم‌عامل و پردازنده تا نخستین تصویری که روی صفحه رسم می‌کند، دنبال کنید.

چیزی که از این درس می‌بری

  • دو بار کلیک ماوس در قالب یک سیگنال وقفه (Interrupt) به سیستم‌عامل مخابره می‌شود.
  • سیستم فایل برنامه را روی SSD یافته و کرنل یک پردازهٔ تازه با جدول صفحهٔ اختصاصی می‌سازد.
  • کدهای برنامه به رم منتقل می‌شوند (غالباً به صورت تدریجی و با رخداد Page Fault)؛ این خواندن از دیسک معمولاً کندترین مرحله است.
فهرست این درس۶
  1. از کلیک کاربر تا استقرار کد در حافظهٔ رم
  2. نقطهٔ ورود (Entry point)
  3. فراخوانی‌های سیستمی و درایورهای سخت‌افزار
  4. رویدادهای پس از گشوده شدن پنجرهٔ نخست
  5. از کلیدهای فیزیکی تا نرم‌افزارهای مدرن
  6. مرور پایانی درس

۰۱قدم‌به‌قدم

از کلیک کاربر تا استقرار کد در حافظهٔ رم

  1. ۱. دریافت ورودی (درس ۱۰)

    دو بار کلیک ماوس در قالب یک وقفهٔ سخت‌افزاری (Interrupt) به پردازنده می‌رسد. سیستم‌عامل تشخیص می‌دهد که روی آیکون برنامه کلیک کرده‌اید.

  2. ۲. یافتن فایل (درس ۹)

    سیستم فایل نام برنامه را در جدول خود جستجو کرده و مشخص می‌سازد کدام بلوک‌های حافظهٔ SSD حاوی کدهای آن هستند.

  3. ۳. ایجاد پردازه (درس‌های ۱۰ و ۱۱)

    سیستم‌عامل (کرنل) یک پردازهٔ جدید با شناسهٔ PID اختصاصی، جدول صفحهٔ مجزا و فضای آدرس خصوصی ایجاد می‌کند.

  4. ۴. بارگذاری در حافظه (درس‌های ۷، ۹ و ۱۱)

    کد ماشین و داده‌های اولیهٔ برنامه در فضای آدرس نگاشت می‌شوند. صفحات از SSD به رم کپی می‌شوند (اغلب به هنگام نخستین دسترسی و از طریق خطای صفحه). این مرحلهٔ دسترسی به دیسک معمولاً کندترین بخش آغاز به کار برنامه است.

خودت رو امتحان کنسؤال ۱ از ۵

کدام ترتیب مراحل برای شروع به کار یک برنامه صحیح است؟

  1. ایجاد پردازه، تنظیم شمارندهٔ برنامه (PC) روی نقطهٔ ورود، یافتن فایل روی SSD، کپی کردن کد به رم
  2. یافتن فایل روی SSD، ایجاد پردازه، کپی کردن کد به رم، تنظیم شمارندهٔ برنامه (PC) روی نقطهٔ ورود
  3. کپی کردن کد به رم، یافتن فایل روی SSD، تنظیم شمارندهٔ برنامه (PC) روی نقطهٔ ورود، ایجاد پردازه
  4. تنظیم شمارندهٔ برنامه (PC) روی نقطهٔ ورود، کپی کردن کد به رم، ایجاد پردازه، یافتن فایل روی SSD
جواب رو ببین

یافتن فایل روی SSD، ایجاد پردازه، کپی کردن کد به رم، تنظیم شمارندهٔ برنامه (PC) روی نقطهٔ ورود

کاملاً درست است. فایلی که پیدا نشده را نمی‌توان بارگذاری کرد؛ برای بارگذاری نیازمند ساخت پردازه هستید؛ و شمارندهٔ برنامه تنها زمانی می‌تواند به دستورالعمل اشاره کند که کدها در حافظه مستقر شده باشند.

نقطهٔ ورود (Entry point)

اسم · برنامه‌نویسی

آدرس نخستین دستورالعمل یک برنامه که درون فایل اجرایی آن قید شده است. با بارگذاری کدها در حافظه، سیستم‌عامل مقدار شمارندهٔ برنامه (PC) پردازهٔ جدید را برابر این آدرس قرار می‌دهد و زمان‌بند یک برش زمانی به آن اختصاص می‌دهد (درس ۱۰). از همان لحظه، چرخهٔ درس ۶ آغاز می‌شود: واکشی، رمزگشایی و اجرا؛ ثبات‌ها و واحد محاسبه از درس ۴ کدهای ماشین درس ۵ را اجرا می‌کنند و حافظه‌های نهان از درس ۸ به مرور پر می‌شوند.

در پویانمایی، پردازهٔ تازه با شناسهٔ PID ۴۲ و نقطهٔ ورود 0x1000 مشخص شده است؛ بنابراین پردازنده اجرای خود را با مقدار PC = 0x1000 آغاز می‌کند.

۰۳ترسیم تصویر روی نمایشگر

فراخوانی‌های سیستمی و درایورهای سخت‌افزار

یک برنامهٔ در حال اجرا نمی‌تواند مستقیماً روی نمایشگر تصویر بکشد؛ چرا که مانند هر پردازهٔ دیگری اختیارات محدودی دارد. برای نمایش یک پنجره، برنامه فراخوانی‌های سیستمی صادر کرده و از کرنل درخواست ترسیم می‌کند. در درون کرنل، درایورهای سخت‌افزار (Device Drivers) — کدهایی تخصصی که زبان ارتباط با سخت‌افزاری خاص را می‌دانند — دستورات را به تراشهٔ گرافیکی (GPU) منتقل می‌کنند؛ تراشه نیز این فرمان‌ها را به پیکسل‌ها تبدیل می‌سازد که هر کدام چند بایت رنگ هستند (درس ۲). این مسیر برای ورودی‌ها به صورت معکوس عمل می‌کند: فشردن یک کلید کیبورد یک وقفه تولید می‌کند، درایور آن را می‌خواند و کرنل رویداد را به پردازهٔ مربوطه تحویل می‌دهد.

برنامه‌ای قصد دارد کلمهٔ Hi را نمایش دهد. از طریق فراخوانی سیستمی از کرنل یک پنجره درخواست می‌کند؛ درایور گرافیک و تراشهٔ GPU پیکسل‌های سازندهٔ حروف را روی صفحه روشن می‌سازند.

خودت رو امتحان کنسؤال ۲ از ۵

یک برنامهٔ در حال اجرا چگونه پنجرهٔ خود را روی نمایشگر به تصویر می‌کشد؟

  1. پیکسل‌ها را مستقیماً درون تراشهٔ گرافیک می‌نویسد
  2. از طریق فراخوانی‌های سیستمی از کرنل درخواست می‌کند؛ سپس درایورها و سخت‌افزار گرافیک آن را به پیکسل تبدیل می‌نمایند
  3. واحد محاسبه و منطق (ALU) در پردازنده پیکسل‌ها را مستقیماً رسم می‌کند
  4. پنجره را روی SSD ذخیره می‌کند تا نمایشگر مستقیماً آن را بخواند
جواب رو ببین

از طریق فراخوانی‌های سیستمی از کرنل درخواست می‌کند؛ سپس درایورها و سخت‌افزار گرافیک آن را به پیکسل تبدیل می‌نمایند

درست است. برنامه‌های کاربردی مستقیماً به سخت‌افزار دسترسی ندارند. آن‌ها از کرنل تقاضا می‌کنند و درایورهای سیستم‌عامل به همراه تراشهٔ گرافیکی، فرایند ترسیم پیکسل‌ها را به انجام می‌رسانند.

قدم‌به‌قدم ببین

  1. رسیدن دو بار کلیک در قالب یک وقفه به سیستم‌عامل

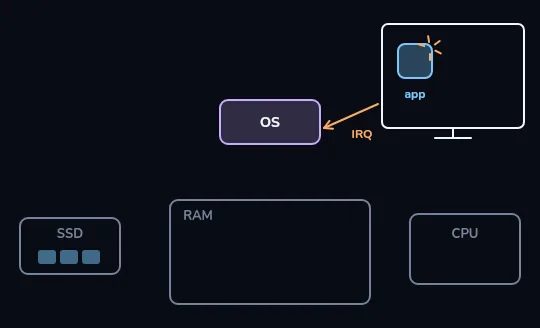

    ۱/۴رسیدن دو بار کلیک در قالب یک وقفه به سیستم‌عامل

    در بالا سمت راست، صفحه‌نمایش با آیکون یک برنامه و پویانمایی کلیک ماوس دیده می‌شود. فلشی با برچسب IRQ از آن به بخش سیستم‌عامل (OS) می‌رود: دو بار کلیک شما در قالب یک سیگنال وقفه به سیستم‌عامل می‌رسد. دیسک SSD، حافظهٔ رم و پردازنده در پایین هنوز درگیر فرایند نشده‌اند.

  2. یافتن برنامه، ساخت پردازهٔ ۴۲ و کپی کدهای آن

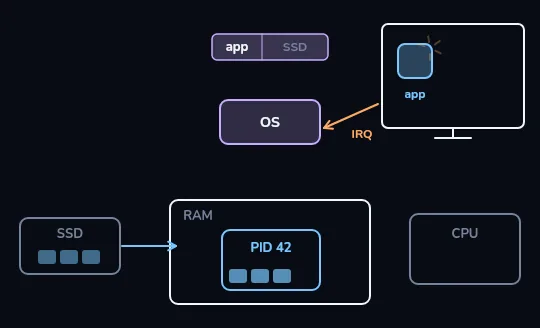

    ۲/۴یافتن برنامه، ساخت پردازهٔ ۴۲ و کپی کدهای آن

    سیستم‌عامل فایل برنامه را در جدول سیستم فایل پیدا می‌کند و سطری از آن چشمک می‌زند. بلوک‌های داده از SSD به رم منتقل می‌شوند و بلوک جدیدی با عنوان PID 42 در رم ظاهر می‌شود: سیستم‌عامل پردازهٔ جدیدی به شمارهٔ ۴۲ ساخته و کدهای آن را در حافظه کپی کرده است.

  3. تنظیم PC روی 0x1000: آغاز چرخهٔ واکشی، رمزگشایی و اجرا

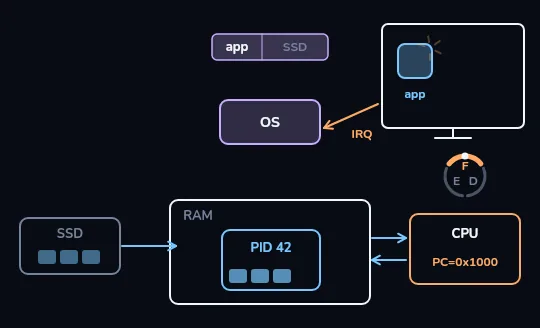

    ۳/۴تنظیم PC روی 0x1000: آغاز چرخهٔ واکشی، رمزگشایی و اجرا

    مقدار PC=0x1000 روی پردازنده نمایش داده می‌شود: شمارندهٔ برنامه روی نقطهٔ ورود برنامه، یعنی نخستین دستورالعمل آن، تنظیم شده است. حلقهٔ سه‌مرحله‌ای واکشی، رمزگشایی و اجرا (F, D, E) از درس ۶ به چرخش درمی‌آید و هم‌زمان با خواندن و اجرای دستورها، فلش‌های تبادل داده میان رم و پردازنده فعال می‌شوند.

  4. صدور فراخوانی سیستمی و نمایش کلمهٔ Hi روی صفحه

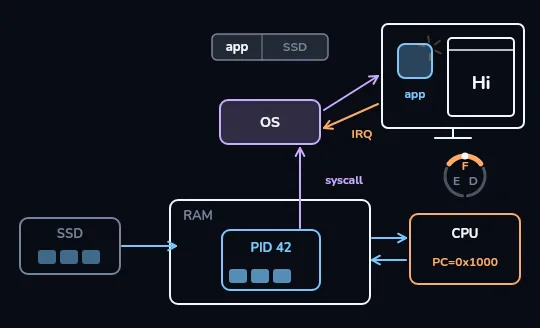

    ۴/۴صدور فراخوانی سیستمی و نمایش کلمهٔ Hi روی صفحه

    فلشی با برچسب syscall از پردازهٔ ۴۲ به سمت سیستم‌عامل کشیده می‌شود و سپس فلش دیگری از سیستم‌عامل به سمت نمایشگر می‌رود؛ جایی که پنجره‌ای حاوی کلمهٔ Hi نقش می‌بندد. برنامه از سیستم‌عامل درخواست ترسیم کرد و نخستین پنجرهٔ آن روی صفحه نمایان شد.

خودت رو امتحان کنسؤال ۳ از ۵

اجرای یک برنامهٔ سنگین چند ثانیه زمان می‌برد. معمولاً کدام مرحله کندترین بخش این فرایند است؟

  1. دریافت وقفهٔ سخت‌افزاری ناشی از دو بار کلیک ماوس
  2. ایجاد پردازه و تخصیص شناسهٔ PID
  3. خواندن کدهای برنامه از حافظهٔ ذخیره‌سازی و بارگذاری در رم
  4. تنظیم شمارندهٔ برنامه (PC) روی آدرس نقطهٔ ورود
جواب رو ببین

خواندن کدهای برنامه از حافظهٔ ذخیره‌سازی و بارگذاری در رم

کاملاً درست است. مدیریت وقفه، ساخت پردازه و مقداردهی ثبات PC همگی عملیات بسیار سریع کرنل هستند. خواندن چندین مگابایت داده از دیسکی که حدوداً هزار برابر کندتر از رم است، بیشترین زمان را مصرف می‌کند.

۰۴قدم‌به‌قدم

رویدادهای پس از گشوده شدن پنجرهٔ نخست

  1. ۵. تداوم اجرا (درس‌های ۴، ۵، ۶، ۸ و ۱۰)

    پردازه نوبت‌های خود را روی هسته سپری می‌کند؛ کدهای ماشین را واکشی، رمزگشایی و اجرا می‌نماید و حافظه‌های نهان به مرور پر و گرم می‌شوند.

  2. ۶. تولید خروجی (درس ۲)

    هر بار که برنامه نیازمند به‌روزرسانی تصویر است، فراخوانی‌های سیستمی صادر می‌کند؛ درایورها و تراشهٔ گرافیک این درخواست‌ها را به پیکسل‌های رنگی (هر کدام چند بایت) بدل می‌سازند.

  3. ۷. پردازش رویدادها (درس ۱۰)

    بخش اعظم زمان برنامه در انتظار رویدادها سپری می‌شود. فشردن هر کلید یک وقفه ایجاد می‌کند و زمان‌بند، هسته را با سایر برنامه‌ها به اشتراک می‌گذارد.

  4. ۸. بستن برنامه (درس ۱۱)

    هنگام خروج از برنامه، کرنل صفحات حافظهٔ اختصاص‌یافته به پردازه را آزاد ساخته و آن را از میان برمی‌دارد؛ اثری از آن در رم باقی نمی‌ماند مگر مواردی که سیستم برای کش نگه می‌دارد.

خودت رو امتحان کنسؤال ۴ از ۵

نازنین یک برنامهٔ ویرایش عکس را می‌بندد و یک دقیقه بعد مجدداً آن را باز می‌کند. سرعت اجرای برنامه در بار دوم بیشتر است، زیرا سیستم‌عامل داده‌های فایل برنامه را در حافظهٔ نهان دیسک (درون رم) نگه داشته بود و نیازی به خواندن مجدد تمامی داده‌ها از SSD نبود.

  1. درست
  2. نادرست
جواب رو ببین

درست

درست است. کندترین مرحله در آغاز به کار هر برنامه، خواندن داده‌ها از حافظهٔ ذخیره‌سازی است. اگر سیستم‌عامل آن اطلاعات را در حافظهٔ نهان رم حفظ کرده باشد، اجرای مجدد بدون معطلیِ دیسک انجام خواهد گرفت.

از کلیدهای فیزیکی تا نرم‌افزارهای مدرن

  • بیت‌ها و گیت‌ها: کلیدهای خاموش و روشنی که به گیت‌های منطقی بدل شده و توانایی محاسباتی مانند جمع را پدید می‌آورند (درس‌های ۲ و ۳).
  • پردازنده: ثبات‌ها، واحد محاسبه و واحد کنترلی که کدهای ماشین را دستور به دستور در چرخهٔ واکشی، رمزگشایی و اجرا پیش می‌برند (درس‌های ۴ تا ۶).
  • سلسله‌مراتب حافظه: خانه‌های شماره‌دار رم، حافظه‌های نهان پرسرعت برای داده‌های داغ، و دیسک پایداری که با قطع برق داده‌ها را حفظ می‌کند (درس‌های ۷ تا ۹).
  • سیستم‌عامل: پردازه‌هایی که هسته‌ها را به اشتراک می‌گذارند، هر یک فضای آدرس خصوصی دارند و برای ارتباط با هر سخت‌افزاری از کرنل کمک می‌گیرند (درس‌های ۱۰ و ۱۱).

خودت رو امتحان کنسؤال ۵ از ۵

هر لحظه از آغاز به کار برنامه را به بخشی که مسئول رسیدگی به آن است متصل کنید:

  • دریافت دو بار کلیک کاربر
  • یافتن بلوک‌های برنامه روی SSD
  • تخصیص حافظهٔ اختصاصی به پردازه
  • تعیین نقطهٔ آغاز اجرای دستورات
  • تبدیل درخواست ترسیم به پیکسل

جدول صفحه (Page Table)درایور و تراشهٔ گرافیک (GPU)سیستم فایل (File System)نقطهٔ ورود (Entry Point)یک وقفهٔ سخت‌افزاری (Hardware Interrupt)

جواب رو ببین
  • دریافت دو بار کلیک کاربر → یک وقفهٔ سخت‌افزاری (Hardware Interrupt)
  • یافتن بلوک‌های برنامه روی SSD → سیستم فایل (File System)
  • تخصیص حافظهٔ اختصاصی به پردازه → جدول صفحه (Page Table)
  • تعیین نقطهٔ آغاز اجرای دستورات → نقطهٔ ورود (Entry Point)
  • تبدیل درخواست ترسیم به پیکسل → درایور و تراشهٔ گرافیک (GPU)

۰۶جمع‌بندی

مرور پایانی درس

  • دو بار کلیک ماوس در قالب یک سیگنال وقفه (Interrupt) به سیستم‌عامل مخابره می‌شود.
  • سیستم فایل برنامه را روی SSD یافته و کرنل یک پردازهٔ تازه با جدول صفحهٔ اختصاصی می‌سازد.
  • کدهای برنامه به رم منتقل می‌شوند (غالباً به صورت تدریجی و با رخداد Page Fault)؛ این خواندن از دیسک معمولاً کندترین مرحله است.
  • کرنل شمارندهٔ برنامه (PC) را روی نقطهٔ ورود تنظیم کرده و چرخهٔ واکشی، رمزگشایی و اجرا مهار کار را به دست می‌گیرد.
  • برای ترسیم تصویر، برنامه فراخوانی سیستمی صادر کرده و درایورها به کمک پردازندهٔ گرافیکی آن‌ها را به پیکسل تبدیل می‌کنند.
  • اجرای مجدد برنامه اغلب سریع‌تر است زیرا سیستم‌عامل داده‌های فایل را در حافظهٔ نهان دیسک (درون رم) حفظ کرده است.
